簡婷

安科瑞電氣股份有限公司 上海嘉定  201801

1、概述

隨著全球?qū)η鍧嵞茉吹男枨蟛粩嘣鲩L，太陽能、風能等新能源在用戶側的裝機規模日益擴大。分布式光伏電站、儲能系統在企業、家庭、園區等場景中廣泛應用。然而，新能源發電具有間歇性、波動性特點，當發電功率超過本地負載消耗時，多余電能易反向流入電網，即出現 “逆流” 現象。

逆流不僅會導致電網電壓波動、諧波增加，影響電能質量，干擾電網正常運行，還可能引發安全隱患，如局部過熱、短路等，甚至違反電力部門的相關并網規定，造成不必要的經濟損失與項目合規風險。因此，實施有效的新能源防逆流方案，對保障電網安全穩定、提升新能源利用效率、推動能源綠色轉型意義重大。

2、防逆流方案

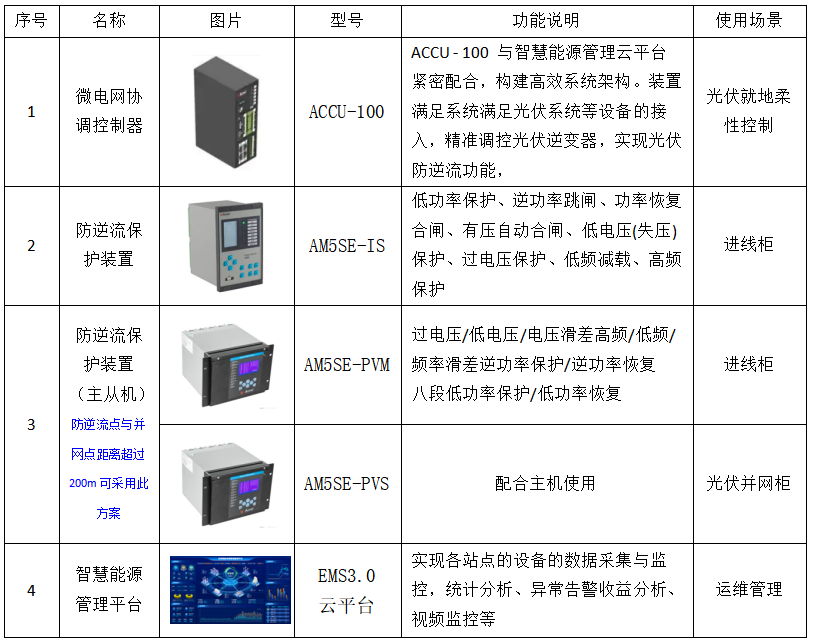

新能源防逆流的場景主要包括光伏防逆流、儲能防逆流、光儲防逆流，針對上述場景主要包括逆流速斷方案和柔性調節方案。場景與方案配置如下：

2.1 光伏、儲能防逆流方案一

（1）光伏防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致部分光伏棄光。

配置清單：

防逆流保護裝置        AM5SE-IS  1臺大概預算金額：

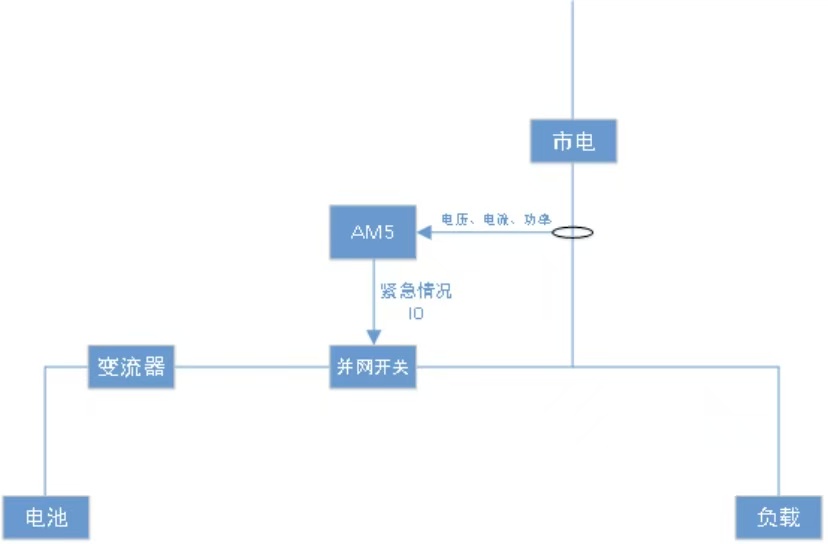

（2）儲能防逆流速斷方案，

通過在市電進線處安裝防孤島/逆流一體化裝置，實時監測儲能放電情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致負荷對市電，特別是高峰電量的需求，使得用戶用電成本增加。

配置清單：防逆流保護裝置        AM5SE-IS  1臺大概預算金額：

2.2 光伏、儲能防逆流方案二

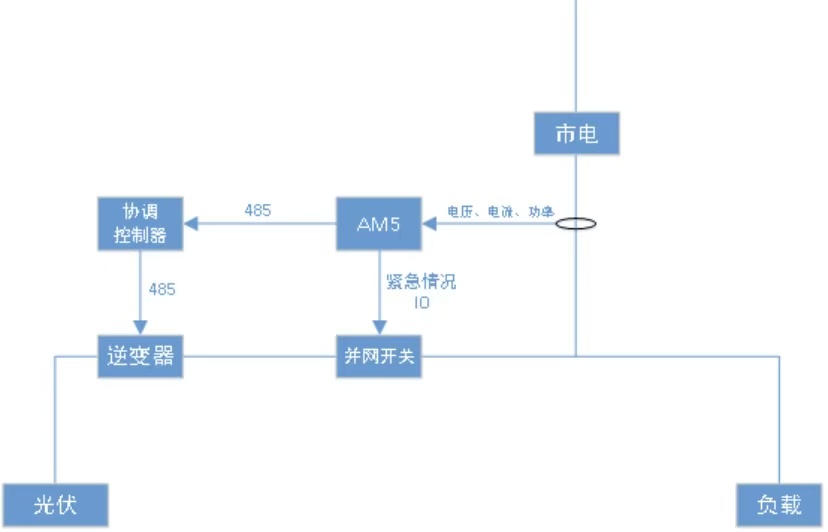

（1）光伏防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用光伏

劣勢：不能直接修改參數，配置不方便。

配置清單：防逆流保護裝置        AM5SE-IS  1臺

協調控制器            ACCU-100  1臺

大概預算金額：

（2）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求

劣勢：不能直接修改參數，配置不方便。

配置清單：防逆流保護裝置        AM5SE-IS  1臺協調控制器            ACCU-100  1臺

（3）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給協調控制器。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值

劣勢：不能直接修改參數，配置不方便。配置清單：防逆流保護裝置        AM5SE-IS  1臺協調控制器            ACCU-100  1臺

2.3 光伏、儲能防逆流方案三

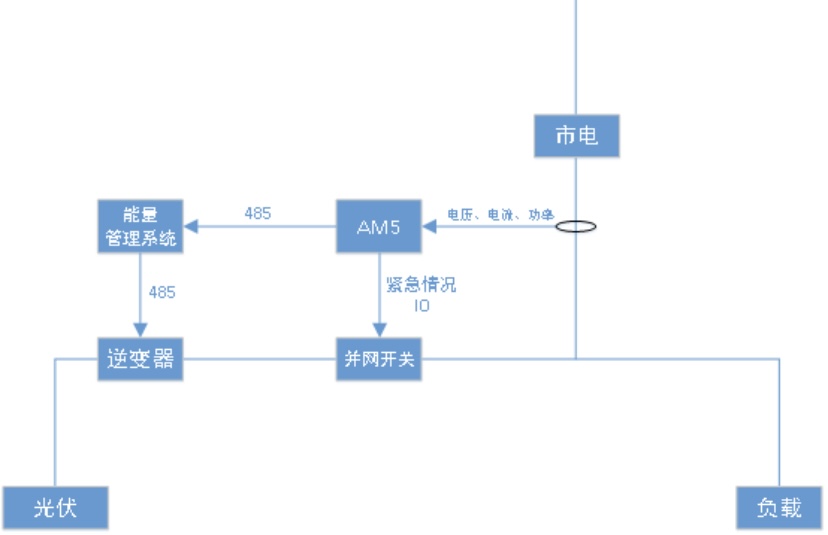

（1）光伏防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給能量管理系統。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：能夠柔性防逆流 ，可以盡可能利用光伏；具備數據存儲、報表、人機界面等；

劣勢：系統配置較高。

配置清單：防逆流保護裝置        AM5SE-IS  1臺微電網能量管理系統Acrel-2000MG  1套

（2）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。同時，為防止能量管理系統宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求劣勢：系統配置較高。配置清單：防逆流保護裝置        AM5SE-IS  1臺微電網能量管理系統Acrel-2000MG  1套

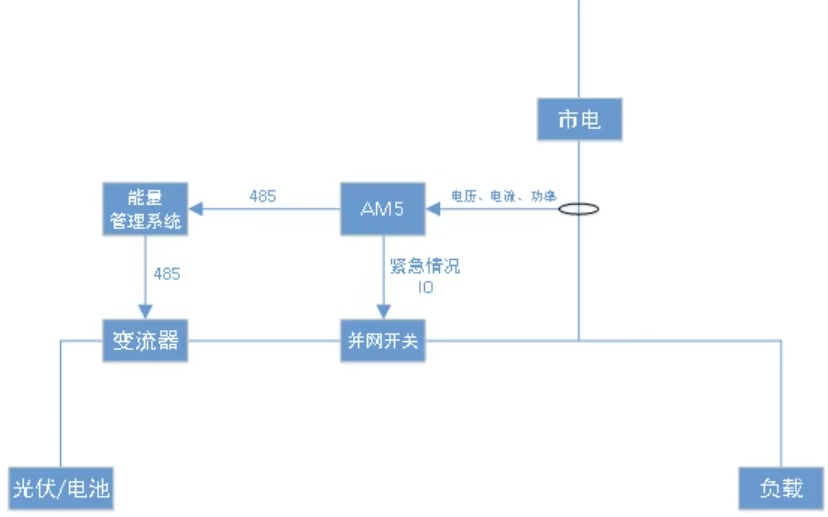

（3）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給能量管理系統。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。同時，為防止能量管理系統器宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值

劣勢：系統配置較高。

配置清單：防逆流保護裝置        AM5SE-IS  1臺微電網能量管理系統Acrel-2000MG  1套

3、整體方案

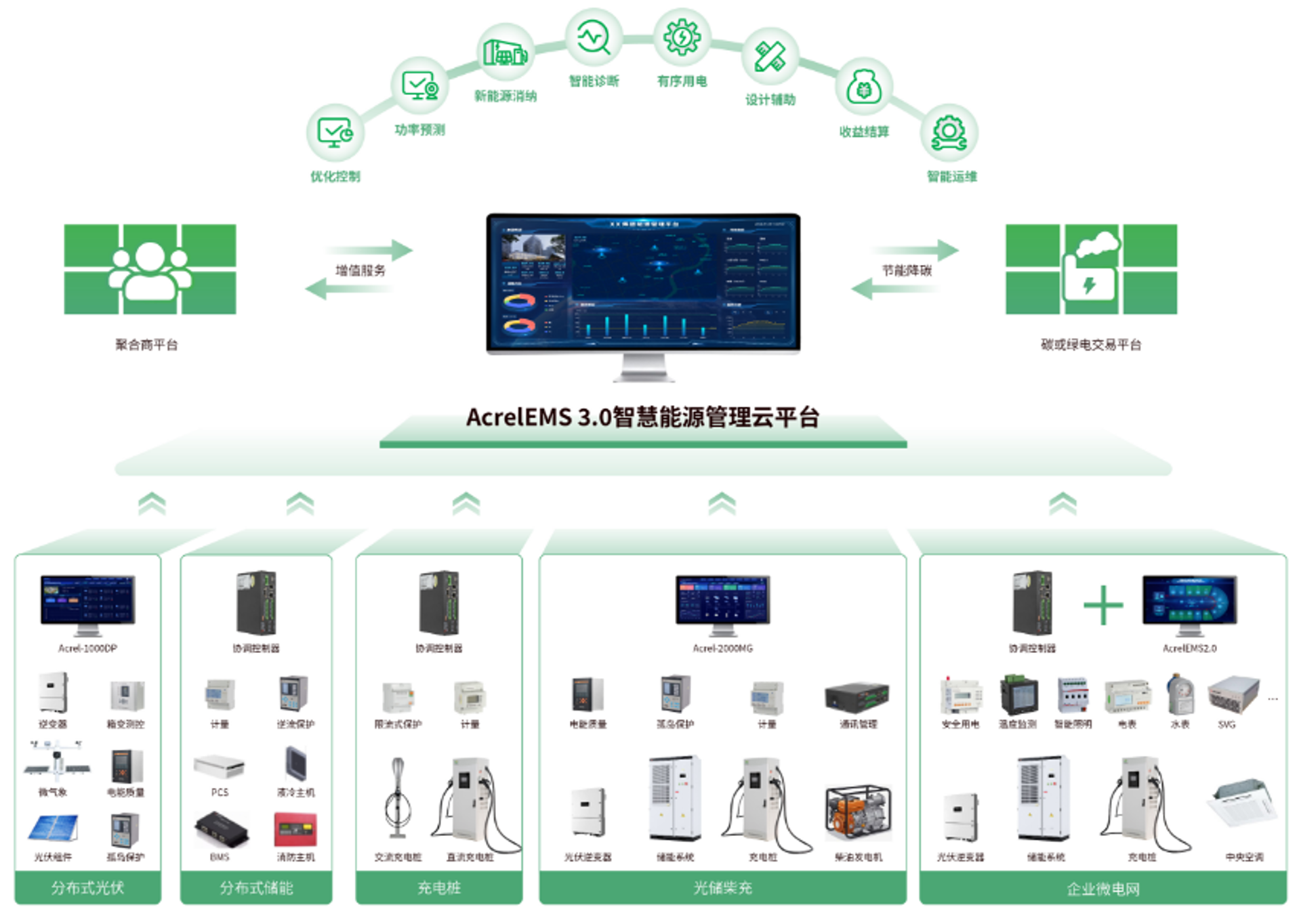

為了實現多站點的綜合監控、管理、運維等工作，建議配置智慧能源管理云平臺。整體結構如下：

AcrelEMS智慧能源管理平臺通過對用戶微電網發電系統（光伏、風能、傳統能源）、儲能系統及用電負荷（充電樁、建筑等）進行實時監測，結合光伏預測，靈活調節儲能系統出力，優化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下源網荷資源之間的靈活互動與經濟運行，為用戶降低能源成本，提高微電網運行效率。（具體參考AcrelEMS3.0 微電網智慧能源平臺技術方案）新能源防逆流方案是保障新能源系統與電網安全穩定運行、提升能源利用效率的關鍵舉措。通過合理選擇逆流速斷方案或柔性調節方案，并搭配關鍵設備與技術，以及借助智慧能源管理云平臺實現精細化管理，能夠有效應對新能源發展過程中的逆流挑戰，推動清潔能源的廣泛應用與可持續發展，為構建綠色、高效的能源體系奠定堅實基礎。
